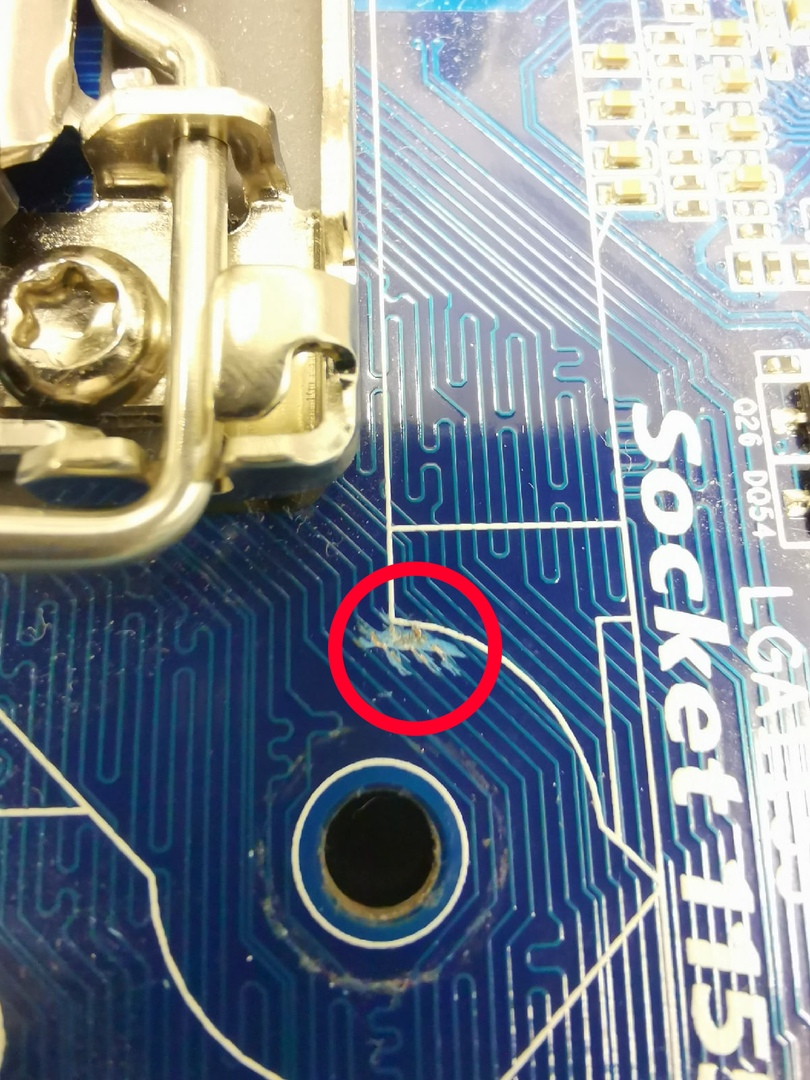

В наш сервисный центр поступила материнская плата Gigabyte на базе H67 чипсета с заявленной неисправностью «не включается». При установке клиентом системы охлаждения были повреждены 3 дорожки.
Этапы ремонта:
1. Очищаем место повреждения
2. Обезжириваем и подготавливаем контакты предварительно нанеся на них припой.
3. Восстанавливаем дорожки — накладываем тонкие провода на предварительно подготовленные контакты и пропаиваем их.
Вся работа проводится под микроскопом для лучшего контроля качества.
4. Делаем пробный старт. Мат плата начала стартовать, но изображения на экране не появилось.
5. Выпаиваем микросхему BIOS.
6. При помощи программатора прошиваем последнюю ревизию файла BIOS скачанного c официального сайта.
6. Ставим микросхему BIOS обратно и делаем ещё один пробный старт. Изображение появилось.
7. Накладываем защитную УФ маску на место ремонта во избежании повторного повреждения восстановленных дорожек.
8. Тестируем материнскую плату под нагрузками в стресс-тестах. Плата полностью работоспособна!
